FUNCIÓN DE LA IMPRESORA

Una impresora es un dispositivo periférico del ordenador que permite producir una gama permanente de textos o gráficos de documentos almacenados en un formato electrónico, imprimiéndoles en medios físicos, normalmente en papel, utilizando cartuchos de tinta o tecnología láser.

CLASIFICACIÓN

Ventajas:

- Es posible realizar más de una copia simultáneamente gracias al impacto de la impresión.
- Son baratas

Desventajas:

- Es ruidosa debido al impacto sobra la/s hojas.
- Son lentas.

Ventajas:

- Reducen el ruido de impresión
- Son más rápidas
- Mejor calidad de impresión

Desventajas:

- No es posible realizar más de una copia simultáneamente.
- Los precios aumentaron con respecto a las impresoras sin impacto.


TIPOS


Monocromáticas:

· De matriz de agujas.
· De chorro de tinta.
· Láser y tecnologías semejantes.

Color:
· De chorro de tinta.
· Láser y tecnologías semejantes.

Color:

· De chorro de tinta.
· Láser y tecnologías semejantes.
· De transferencia térmica.
Todas estas impresoras son gráficas, dado que con mayor o menor calidad y velocidad pueden imprimir gráficos y textos.

Con impacto

Son aquellas que para poder imprimir cada uno de los caracteres sobre el papel necesitan golpear contra este mismo con un carácter pre formado en relieve o por el cabezal (dependiendo del tipo de impresora).

Sin impacto:

Fueron creadas con el fin de acelerar el proceso de impresión. En el proceso de impresión no hay movimientos mecánicos ni impacto. Utilizan técnicas basadas en fenómenos químicos (tinta liquida y rayo láser), térmicos y electrostáticos.

PARTES DE LA IMPRESORA

Mapa conceptual de los tipos de impresoras con su imagen respectiva a cada tipo y con que otro nombre se conocen los tipos de impresora.

IMPRESORA DE IMPACTO

Las impresoras de carácter fijo adoptan, directamente la tecnología de impresión disponible en las máquinas de escribir, debiéndose a tener muy en cuenta que aquí siempre el rodillo es fijo. Esencialmente utilizan los mismos métodos de impresión, pero se diferencian de una máquina de escribir tradicional en que la información a imprimir no llega de un teclado

Ventajas:

Es posible realizar más de una copia simultáneamente gracias al impacto de la impresión

Son baratas

Desventajas

Es ruidosa debido al impacto sobre las hojas

Son lentas

IMPRESORAS DE NO IMPACTO

Fueron creadas con el fin de acelerar el proceso de impresión, surgieron luego las impresoras con impacto. En el proceso de impresión no hay movimientos mecánicos ni impacto. Las impresoras sin impacto utilizan técnicas basadas en fenómenos químicos, tinta liquida y rayo láser, térmicos y electrostáticos.

Ventajas

Reducen el ruido de impresión

Son más rápidas

Mejor calidad de impresión

Desventajas

No es posible realizar más de una copia simultáneamente

Los precios aumentaron con respecto a las impresoras sin impacto

Aunque hoy en día el precio de estas impresoras disminuye de a grandes cantidades

Funcionamiento de cada tipo de impresora y donde se aplica mejor su funcionalidad

TIPOS DE IMPRESORA

Entre los tipos de impresoras con los que nos podemos encontrar se cuentan: monocromáticas, a color y de fotografías, las cuales permiten imprimir fotos con una increíble calidad y resolución.

Impresoras de aguja o impacto:

Compuesta por una matriz de pequeñas agujas colocados verticalmente uno encima de otro, que impactan en el papel formando la imagen deseada, debido a que la aguja es dirigida por un electro imán y éste a su vez por la lógica de la impresora.

Se pueden obtener gráficos sólo a blanco y negro. El uso de color implica la utilización de varias cintas anchas, consiguiendo una gama poco realista de colores.

Cuantas más agujas posea el cabezal de impresión mayor será la resolución, que suele estar entre 150 y 300 PPP. Tiene de 9, 18 y 24 agujas.

Con 9 agujas: Se encuentran en una única fila no se consigue alcanzar ni tan siquiera el grado de calidad de carta. Para mejorarlo, en algunos modelos se realizan dos pasadas o más. Su aplicación se centra en la impresión de trabajos internos con calidad de borrador en entornos de oficina y domésticos.Poseen pines de cabezales tenaces, que:

Impactan con dureza el papel para producir impresiones a través de los formularios de copias múltiples más gruesos.

Ofrecen las velocidades de impresión más altas.

Imprimen desde un modo Borrador de rapidez máxima, hasta una calidad cercana a la calidad de letra que otorga una máquina de escribir.

Con 18 agujas: Tienen un cabezal con dos filas de nueve agujas cada una. Su aplicación es para grandes volúmenes de impresión con una calidad aceptable, en entornos de oficina.

Con 24 agujas: Poseen un cabezal con tres filas de ocho agujas cada una o un cabezal con dos filas de doce agujas cada una. Ofrece un mayor nivel de calidad. Poseen cabezales de pines más finos, los que:

Impactan el papel con menor intensidad para producir improntas a través de la mayoría de los formularios de copias múltiples.

Impresora de margarita:

Se llama así por tener todo el contenido es decir las letras alrededor de una rueda tomando esta la apariencia de una margarita.

En esta técnica de impresión el cabezal está constituido por una rueda, con numerosos radios o pétalos, a la que se conoce como “margarita”. En cada pétalo, se encuentra un carácter de perfil continuo con relieve; esta rueda, con rotación a alta velocidad, gira tanto en el sentido horario como anti horario para seleccionar el carácter deseado y al mismo tiempo se va desplazando sobre la línea de impresión.

Cuando se ha seleccionado un carácter, un martillo, controlado por un electro imán, golpea el pétalo; y el carácter, a través de la cinta entintada, es impreso en el papel.

Están en completo desuso debido a que sólo son capaces de escribir texto; además, para cambiar de tipo o tamaño de letra deberíamos cambiar la matriz de impresión (la bola) cada vez.

Impresora de rueda:

Este nombre se debe porque el contenido está en una esfera que parece una rueda.

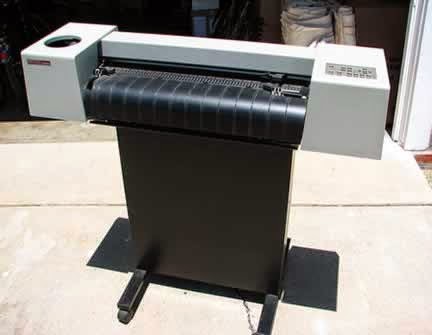

Por Línea

Las impresoras por línea se caracterizan por la impresión de una línea completa a la vez y no carácter por carácter. Son similares a la Margarita, pero en vez de una rueda de impresión, las impresoras de línea tienen un mecanismo que permite imprimir múltiples caracteres en la misma línea. El mecanismo puede utilizar un tambor de impresión grande que gira o una cadena de impresión rotativa. Cuando la cadena o el tambor rotan sobre la superficie del papel, los martillos electromagnéticos detrás del papel empujan el papel (junto con la cinta) en la superficie del tambor o cadena, marcando el papel con la forma del carácter en el tambor o cadena.

Este tipo de impresoras son las más rápidas y alcanzan velocidades de 300 a 1.500 líneas por minuto, o velocidades superiores en impresoras más sofisticadas.

Impresoras chorros de tinta

Estas impresoras poseen un cabezal de impresión con orificios por donde salen pequeños chorros de tinta. Utilizan cartuchos de color cian, magenta, amarillo y negro que se combinan entre sí para conformar distintos colores.  La cantidad de tinta y el momento en que debe lanzarse son determinadas por un programa.

Impresoras láser:

Estas se utilizan en imprentas debido a su elevada calidad y velocidad. Su mecanismo es similar al de una fotocopiadora, como su nombre indica, utiliza un rayo láser. Utilizan cuatro depósitos de tóner: negro, magenta, amarillo y cían que se mezclan para obtener variados colores.Existen distintos modelos por lo que sus precios pueden variar.

IMPRESORA DE MATRIZ DE PUNTOS

Uno de los ejemplos de impresora de matriz de puntos más conocidos es el de la EPSON LX-300, y es una tecnología de impresión que se basan en el principio de la decalvación, es decir que la impresión se produce al golpear una aguja o una rueda de caracteres contra una cinta con tinta. El resultado del golpe es la impresión de un punto o un carácter en el papel que está detrás de la cinta. Prácticamente ya nadie las utiliza hoy en día, ya que han sido sobrepasadas en tecnología y capacidad por las impresoras de chorro de tinta.

- Usos específicos de la impresora de inyección de tinta

Impresoras de inyección de tinta: estas actualmente son utilizadas en el ambiente doméstico, así como cafés Internet, escuelas, papelerías, etc., ello porque cuentan con buena velocidad de impresión, buena calidad de imagen y además los cartuchos se pueden conseguir compatibles o simplemente rellenarlos.

IMPRESORA LÁSER

Uno de los rasgos más importante cuando hablamos de impresoras láser, es sin duda alguna la calidad que se obtiene en las impresiones, calidad que en los últimos años ha sido amplia mente utilizada para la pre prensa en imprentas de pequeño porte. Actualmente podemos encontrar en el mercado impresoras láser realmente económicas, y con características que sorprenden.

Usos más habituales: Comercio, pequeña oficina, imprenta, diseño gráfico y lugares en donde se requiera grandes volúmenes de impresión a alta velocidad.

PLOTTER

Este tipo de tecnología es amplia mente utilizada en la actualidad para realizar toda clase de proyectos publicitarios tales como gigantografías, además de carcelería comercial y publicitaria en tamaños extra grandes.

Esta es una herramienta que le permite al usuario realizar proyectos de impresión de grandes dimensiones, ya que algunos modelos son capaces de imprimir hasta 160 cm de ancho. Otra de los usos frecuentes de los plotters, también llamados trazadores, es en el ámbito de la arquitectura para el dibujo de planos.

En la actualidad, los plotters trabajan con la tecnología de inyección de tinta, lo que les otorga una excelente flexibilidad y calidad.

Las impresoras se clasifican en dos grupos básicos que son:

IMPRESORAS MONOCROMAS

Estas son las impresoras que imprimen a un solo color, generalmente el negro.

IMPRESORAS A COLOR: Las impresoras color utilizan los colores primarios, mezclándolos  para obtener una basta y amplia gama de colores que la impresión demanda.

De todas formas, las impresoras pueden ser catalogadas según otros parámetros o características:

Impresoras de impacto:

Estas impresoras consiguen la impresión golpeando el papel para lograr cada carácter.  Su funcionamiento es muy similar a como lo hace una máquina de escribir eléctrica. Las impresoras con impacto más populares del mercado son las impresoras matriciales.

Impresoras sin impacto:

Estas son, hoy en día, las impresoras más populares en el mercado.  Las impresoras más populares son las impresoras de inyección de tinta  y las impresoras láser.

 Velocidad de impresión:

La unidad de medida que se utiliza habitualmente para determinar la velocidad de impresión son las Páginas Por Minuto (PPM) que la impresora es capaz de imprimir. Las PPM hacen referencia a la cantidad de hojas de tamaño A 4 y de un tipo (a color o en blanco y negro) que la impresora es capaz de imprimir en un minuto.  Las impresoras a color suelen especificar el PPM para páginas a color y el PPM para páginas en blanco y negro.

Resolución de la impresión:

Este término se refiere a la calidad con que la impresora realiza su trabajo. En este caso, la unidad de medida son los Puntos Por Pulgadas (PPP o DPI, del inglés Dots Per Inch).  Como referencia, una impresión con 300 PPP de resolución mostrará alguna imperfección solamente si se mira bajo una lupa. Este tipo de resolución suele ser el mínimo al que imprime una impresora láser;  Las impresoras profesionales tienen una resolución que varía entre los 1200 y 2400 PPP.

IMPRESORAS MULTIFUNCIÓN

Las impresoras multifunción están muy de moda, son económicas y muy funcionales

Impresoras térmicas

Este es un tipo de impresora que utiliza un papel especial llamado termo sensible el cual es escrito por un grupo de agujas calientes igual a las impresoras matriz de punto, inmediatamente estas agujas tocan el papel este se pone color negro dejando la imagen gravada.

El coste de las páginas impresas y el material gastable de la misma es sumamente económicos ya que no usan cintas o cartuchos, aunque el coste principal es relativamente elevado, la velocidad es decir la unidad de medida que se identifica para calificar las impresoras en este caso de mide mm/s lo que indica la cantidad de milímetros que salen del papel por segundos.

Una desventaja de estas impresoras es el tiempo de vida debido al calor que estas generan se pierde la calidad de impresión al pasar los días.

Impresoras de sublimación

Las impresoras de sublimación

son impresoras que transmiten la imagen a donde queremos copiarla por medio al calor, esta utiliza una cinta con tinta de los cuatro colores cían, magenta, amarillo y negro. Son impresoras para imprimir en alta calidad, no se recomienda utilizar este tipo de impresoras para imprimir texto.

Estas impresoras cuentan con una cinta que tiene los cuatro colores dispersados en una cinta, estos colores que aplican uno por uno utilizando calor.

Normalmente vemos que usan las impresoras de sublimación para imprimir artículos promocionarles como son tasas y T-Shirt.

Funcionamiento de cada una de las partes internas y externas

Partes de la impresora y funciones del panel de control

Partes de la impresora

1. Soporte del papel: sostiene el papel cargado en el alimentador de hojas.

2. Guías laterales: ayudan a introducir el papel recto. Ajuste la guía lateral izquierda a la anchura del papel.

3. Cubierta de la impresora: cubre el mecanismo de impresión. Ábrala sólo para instalar o sustituir los cartuchos de tinta.

4. Alimentador de hojas: sujeta el papel en la impresora y lo introduce, automáticamente, durante la impresión.

5. Bandeja de salida: recibe el papel expulsado.

1. Abrazaderas del cartucho de tinta: Mantienen los cartuchos de tinta en su sitio. Ábralas sólo para instalar o sustituir los cartuchos de tinta.

2. Cabezal de impresión: suministra tinta a la página.

3. Panel de control: controla diversas funciones de la impresora. Para más detalles, consulte la siguiente sección.

Panel de control

Botones

Botón	Función
alimentación	Enciende y apaga la impresora. Si se pulsa dos veces mientras está encendida la impresora, borra la memoria de la impresora. Para apagar la impresora, mantenga pulsado el botón de alimentación    hasta que se apague el indicador.
mantenimiento	Si se pulsa y suelta en menos de tres segundos, carga o expulsa papel. Si se pulsa después de un error de salida de papel, reanuda la impresión. Si se mantiene pulsado durante 3 segundos cuando el indicador de error     está apagado, limpia los cabezales de impresión. Cuando se ha acabado la tinta, desplaza el cabezal de impresión hasta colocarse en la posición de sustitución de los cartuchos y carga la tinta en la impresora después de la sustitución del cartucho. Si pulsa este botón al mismo tiempo que el botón de alimentación    , el cabezal se mueve hasta la posición de sustitución del cartucho de tinta.

Indicadores luminosos

Indicador	Descripción
alimentación	Encendido cuando la impresora está encendida. Intermitente cuando la impresora está recibiendo datos, sustituyendo un cartucho de tinta, recargando tinta o limpiando el cabezal de impresión.
error	Encendido cuando la impresora se ha quedado sin papel. Coloque papel en el alimentador de hojas y luego pulse el botón de mantenimiento     para reanudar la impresión. Encendido cuando hay papel atascado. Saque todo el papel del alimentador y luego vuelva a cargarlo. Si el indicador sigue intermitente, apague la impresora y extraiga, suavemente, todo el papel de la impresora. Intermitente cuando el cartucho de tinta negra o de color está casi vacío. Encendido cuando el cartucho de tinta negra o de color se ha quedado vacío. Sustituya el cartucho de tinta negra (T036) o el de color (T037). Intermitente cuando el cabezal de impresión se desplaza a la posición de sustitución de cartuchos de tinta.

Partes mecánicas de la impresora

Las partes mecánicas

.

En las impresoras encontramos algunos componentes que son comunes a los distintos tipos de tecnología presentes hoy en día en el mercado, ya sean matriciales, chorro de tinta, láser, multifunción o plotters: rodillos, correas, guías, motores, sensores de posición y conectores planos, entre otros. Cabe aclarar que

Muchos de estos elementos mecánicos corresponden al sistema de carga y descarga de papel.

Función de cada uno, su uso, el síntoma que provoca al fallar, el método para detectar el culpable y la solución correspondiente.

FALLAS EN LA IMPRESORA

Problemas con el papel

Si no se tiene cuidado a la hora de seleccionar el tipo de papel adecuado para la impresora o en el momento de colocar el papel pueden aparecer pequeños problemas. Puede que la mala colocación del papel de lugar a que la impresora no detecte el papel, para lo que bastará con volver a colocarlo bien. Esta mala colocación o una mala elección del papel también puede dar lugar a que durante la impresión se produzca un atasco debido a que la impresora ha tomado varias hojas a la vez, por lo que se debe ser cuidadoso a la hora de situar el papel en la bandeja y no se debe sobrecargar con mucho papel esta bandeja.

Problemas de tinta

En ocasiones al imprimir documentos o fotografías pueden aparecer bandas horizontales que hacen empeorar la calidad de la impresión. Aunque este problema puede estar ocasionalmente relacionado con una mala elección del papel de impresión generalmente se debe a problemas de tinta en impresiones de inyección de tinta. Una causa posible es la configuración de calidad de la impresión, puesto que el documento puede requerir una configuración de mayor calidad de la impresora. Otras posibles causas pueden ser que la tinta del cartucho se está agotando o que los cabezales están sucios.

La Impresora por puerto paralelo no imprime

•             Verificar si la impresión no está interrumpida debido a algún error. Para esto, ingresar al Panel de Control, Impresoras, hacer clic derecho sobre la impresora que tiene problemas y asegurarse de que no esté con una tilde la opción llamada Pausar impresión, Interrumpir impresión o Usar la impresora sin conexión.

•             Probar reinstalando el controlador de la impresora.

•             Verificar que no exista ningún conflicto de recursos en el puerto paralelo de la computadora.

•             Cambiar el modo de trabajo del puerto paralelo en el BIOS Setup. Es posible que, debido a un problema en la impresora, la misma no pueda operar correctamente trabajando el puerto en modo EPP o ECP. En estos casos, configurar el modo en Normal o SPP, un modo de operación más lento, pero más seguro ante ciertas fallas.

La Impresora USB no Imprime

•             Verificar si la impresión no está interrumpida debido a algún error. Para esto, ingresar al Panel de Control, Impresoras, hacer clic derecho sobre la impresora que tiene problemas y asegurarse de que no esté con una tilde la opción llamada Pausar impresión, Interrumpir impresión o Usar la impresora sin conexión.

•             Probar reinstalando el controlador de la impresora.

•             Configurar el modo del puerto USB a 1.1, ya sea desde el BIOS SETUP o desde el sistema operativo, como se explicó anteriormente.

Problemas de color

A veces, al imprimir en color, sobre todo en el caso de imágenes, fotografías o gráficos complejos, la calidad puede dejar mucho que desear: los contenidos no se imprimen bien o en la página son muy diferentes a los que se ven en pantalla.

Causas: El tipo de papel empleado no es el más adecuado para imprimir documentos en color.

En propiedades de la impresora están seleccionadas opciones de resolución, tramado e intensidad, que no funcionan bien para este tipo de impresiones.

El monitor y la impresora no actúan de manera sincronizada para mostrar e imprimir, respectivamente, los mismos colores.

•             El papel se atasca en el interior de la impresora

•             Utilizar papel de buena calidad y del gramaje recomendado por el manual de la impresora.

•             No utilizar papel húmedo.

•             Puede existir alguna obstrucción de papel previa dentro de la impresora. Abrir la tapa para verificar que no haya algún trozo de papel o suciedad acumulada en el recorrido del papel.

•             La impresión es difusa o entrecortada

•             Para el caso de las impresoras de chorro de tinta, todos los modelos actuales poseen una función llamada Alineación, la cual es recomendada efectuar al instalar un cartucho nuevo, sea negro o de color.

•             Este tipo de impresoras también posee una función para realiza una limpieza a los cabezales de los cartuchos de tinta, en caso de que estén obstruidos por tinta seca. En caso de no dar resultado, hay que remplazar los cartuchos.

Motor fallando por problemas de encendido

CAUSAS: alguna sustancia en el mecanismo o el motor es defectuoso

REVISAR: moviendo manualmente el mecanismo del motor o medir la resistencia del motor que nos debe dar 18ohmios y cambiar los drivers del motor.

SOLUCIÓN: remover la sustancia o remplazar el motor cr y ensamblar los drivers necesarios

El cabezal de la impresora no está listo para imprimir

•             SÍNTOMAS: el motor no se mueve del riel de desplazamiento

•             CAUSAS: las poleas son defectuosas y revisar que el ritmo de impresión no este defectuoso

•             REVISAR: que no tenga ningún agujero en las orugas y insertarlas correctamente en la parte de abajo del riel

•             SOLUCIÓN: reemplazar las poleas y ajustar el ritmo

Errores de desbordamiento de memoria/exceso de flujo de la impresora.

Estos errores indican que el trabajo que envió a la impresora era demasiado complejo o constaba de más datos de los que el búfer podía manejar. El origen puede ser el uso de demasiadas fuentes, texto demasiado denso, o gráficos muy complejos. Puede resolver este problema simplificando su documento o instalando más memoria en la impresora.

Otras Fallas

•             Solidificación de tinta en el cabezal

•             Zona de contacto de cartucho humedecida

•             Des alineación de cartucho

•             Quemado de inyector de tinta

•             Falta lubricación de mecanismo

•             Rodillos de goma de bandeja de alimentación vencidos o sucios

•             Cinta de posición ilegible

•             Correa de desplazamiento aislada

•             Engranes aislados desgastados

•             Cintas conductoras rotas

•             Falla con alimentación DC adaptador

•             Falla con alimentación CA enchufe

En las impresoras encontramos algunos componentes que son comunes a los distintos tipos de tecnología  ya sean matriciales, chorro de tinta, láser, multifunción o plotters: rodillos, correas, guías, motores, sensores de posición y conectores planos, entre otros. Cabe aclarar que muchos de estos elementos mecánicos corresponden al sistema de carga y descarga de papel

Sistema de carga de papel

Primer mecanismo que utiliza el periférico, luego de enviar la orden de imprimir un documento. En general, se basa en rodillos que se dividen en dos grupos: sistema a fricción frontal y sistema a gravedad.

El sistema a fricción frontal: trabaja con una serie de dos rodillos bajo la guía del papel, que están perfectamente sincronizados por medio de engranajes, en general, de plástico.

La presencia de dos rodillos, uno en cada extremo del papel, ayuda a mantener una estabilidad considerable en el momento de tomar la hoja: uno se ubica en la parte inferior derecha de la guía, y el otro, en la parte izquierda.

Sistema de toma de papel por gravedad, en conjunto con la fricción.

El sistema trabaja por medio del descenso del papel hacia un rodillo ubicado en forma perpendicular a él. En el momento de tener que tomar el papel, la gravedad ayuda a que éste descienda y, por medio de la fricción que aplica el rodillo, sea succionado al interior de la impresora, donde pasa por otra serie de rodillos encargados de centrar la hoja para permitir la correcta impresión por parte de los inyectores

La impresora tiene varias partes, pero no será necesario desarmarla cada vez que tengamos un problema.

Si retiramos la cubierta de la impresora, veremos los rodillos. Éstos cumplen con una función primaria, es decir, permiten la alimentación constante de papel hacia dentro de la impresora y su salida.

Los rodillos. Éstos cumplen con una función primaria, es decir, permiten la alimentación constante de papel hacia dentro de la impresora y su salida.

Correa dentada

Produce el recorrido del carro porta cartuchos a lo largo de la hoja, Para escribir sobre el papel. Esta correa va

Montada sobre dos poleas (también dentadas), que son las encargadas de producir el movimiento del carro. Una de ellas está anclada en forma fija al chasis de la impresora, y la otra posee una pequeña palanca para producir el desplazamiento de izquierda a derecha. Con el tiempo, la correa suele estirarse y,  por ende, empieza a fallar.



Mantener estas guías limpias y lubricadas permitirá que el carro se desplace libremente; de lo contrario, las impresiones saldrán con errores y manchas de tinta

Para realizar la limpieza interna de la impresora, necesitaremos un pincel o brocha fina, un paño húmedo, alcohol isopropilico y aceite del tipo 3 en 1.

Comenzamos abriendo la tapa de la impresora y con la ayuda de un pincel y de un paño húmedo, retiramos el exceso de polvo y de tinta del interior, con mucho cuidado de no forzar ninguna parte del mecanismo de la impresora ya que este es muy delicado.

Podremos observar los rodillos que guían al papel, allí se acumula mucho polvo que retiraremos con cuidado. Seguidamente, retiramos el cartucho de tinta, la cinta (si es una impresora matriz) o el tóner (si es impresora láser) y limpiamos con el pincel el polvo acumulado en los soportes de estos y en los rodillos que guían los cabezales de impresión.

Motor paso a paso

Hemos mencionado que el movimiento del carrum motor. Pero, además de éste, las impresoras tienen otrtor, que se encarga de tomar el papel.

La correa de goma dentada dentro del contexto del funcionamiento. Su misión es desplazar el carro de impresión de un lateral hacia el otro. Puede estirarse, cortarse o agrietarse.

Sensor de papel

 Las impresoras cuentan con sensores para detectar si hay papel en el depósito; pueden ser mecánicos u ópticos. El mecánico está constituido por dos láminas metálicas, que, al ingresar la hoja, detecta su presencia.

Estos contactos se unen de manera eléctrica y envían esta información a la placa controladora, donde se encuentra el microprocesador.

Problemas en las partes de la impresora

Rodillos: En esta etapa podemos encontrar una serie de rodillos cuya función es producir la carga de papel.

Generalmente causan problemas cuando se gastan o cristalizan.

Carro que transporta los cartuchos de un  extremo a otro: Debemos procurar que siempre esté limpia y lubricada. Para ello hay que utilizar paños que no desprendan pelusa y lubricantes con base de silicona para no empastar la guía.

Motor pasó a paso: Los problemas que puede tener el motor paso a paso son por falta o exceso de alimentación o cortocircuitos.

Cartuchos: Los cartuchos varían en cuanto a tamaño y marca.

Correa dentada: Los problemas que puede tener la correa dentada se limitan al desgaste de sus dientes por el tiempo de uso o al agrietamiento de una de sus caras, lo que terminaría en su corte definitivo en el mediano plazo.

La entrada de alimentación: suele generar problemas cuando uno de sus contactos se desuelda, pero esto es muy difícil que ocurra.

 PARTES DE UNA IMPRESORA HP 680c inyección de tinta



PARTES:

Cartuchos(consumibles)

1. HP 22 tricolor= C9352A 15600314
Cartucho de impresión amarillo, cián , magenta.

2. HP negro: c9351A 13962521

HP 21 Cartucho de impresión - 1 x negro - 150 páginas, una cobertura del 5% Cantidad incluida.

Tarjeta Lógica o de Control

1RM7 0002

SC414270FT

C530352

AMH96034

Cabezal de los cartucho
0.124 400
PC15CFT

Motor

PN35L 048 HPD4
C2124 60190 TA6303B
NMB

Tarjeta de Sensores

RD2
3423M361Rodillo

Tinta: Existen dos tipos de tinta para impresoras:

Tinta penetrante de secado lento: Se utiliza principalmente para impresoras monocromáticas.

Tinta de secado rápido: Se usa en impresoras en color, ya que en estas impresoras, se mezclan tintas de distintos colores y éstas se tienen que secar rápidamente para evitar la distorsión.

El objetivo de todo fabricante de tintas para impresoras es que sus tintas puedan imprimir sobre cualquier medio y para ello desarrollan casi diariamente nuevos tipos de tinta con composiciones químicas diferentes.

Papel: Actualmente, cuando se quiere hacer una copia de alta calidad en una impresora se ha de usar papel satinado de alta calidad. Este papel resulta bastante caro y en el caso de querer hacer muchas copias en calidad fotográfica su coste sería muy alto. Por ello, los fabricantes desarrollan nuevas impresoras que permitan obtener impresiones de alta calidad sobre papel común.

Algunos fabricantes, como por ejemplo Epson, fabrican su propio papel.

PARÁMETROS Y GENERALIDADES

Velocidad

La velocidad de las impresoras puede medirse en:
CPS= Caracteres por segundo. LPM= Líneas por minuto.
PPM= Páginas por minuto. PPP= Puntos por Pulgada.

Cuando se habla de una impresora con resolución de "600x300 ppp" nos estamos refiriendo a que en cada línea horizontal de una pulgada de largo (2,54 cm) puede situar 600 puntos individuales, mientras que en vertical llega hasta los 300 puntos. Si sólo aparece una cifra ("600 ppp", por ejemplo) suele significar que la resolución horizontal es igual que la vertical.

Resolución

Las impresoras suelen medir su calidad de impresión por la resolución que alcanza, la cual es medida en DPI (dots per inch o puntos por pulgada). Una resolución de 300 "dpi" producirá un texto que mostrará líneas quebradas visibles solamente bajo una lupa. Los gráficos profesionales usan impresoras con resoluciones desde 1200 a 2400 dpi.

La resolución es la mejor o peor calidad de imagen que se puede obtener con la impresora, medida en número de puntos individuales que es capaz de dibujar una impresora.

Conectividad

Las impresoras se conectan al PC casi exclusivamente mediante el puerto paralelo, que en muchos sistemas operativos se denomina LPT1 (LPT2 en el caso del segundo puerto paralelo, si existiera más de uno).

Físicamente, el conector para puerto paralelo presenta este aspecto en el extremo del cable que se conecta al ordenador, con 25 pines en 2 hileras, mientras que en el extremo que se conecta a la impresora suele tener 36 pines planos y unas abrazaderas. El cable para conectar ambos dispositivos se suele denominar cable paralelo Centronics; para bidireccional dad se debe usar cables específicos, más avanzados y de mayor calidad.

Otras formas menos comunes de conectar una impresora es mediante el puerto serie (el que utilizan los módem externos y muchos ratones; resulta bastante lento), mediante un conector USB (rápido y sencillo, aunque con pocas ventajas frente al puerto paralelo), mediante un dispositivo de infrarrojos (muy útil en el caso de portátiles) o directamente conectados a una red (y no a un ordenador conectado a la misma) en el caso de grandes impresoras para grupos

CARTUCHO DE TINTA

Dos cartuchos: uno negro con tinta negra y uno o varios con tinta de colores) instalados en una impresora de inyección de tinta.

Un cartucho de tinta o cartucho de inyección de tinta es un componente sustituible de una impresora que contiene la tinta  y, frecuentemente también el propio cabezal de impresión que proyecta la tinta en el papel durante la impresión.

El nombre deriva del hecho de que corresponde a un contenedor duro que se inserta en el interior de la máquina y que contiene tinta ya sea en base a agua o un solvente especial.

Cada cartucho de tinta contiene uno o más depósitos independientes de tinta. Algunos fabricantes añaden además contactos electrónicos y un chip que se comunica con la impresora.

La sustitución de consumibles es un uso importante de los cartuchos. Estos se utilizan en impresoras  para contener la tinta o el tóner.

Hay varias marcas de impresoras con diferentes modelos de cartuchos, los cartuchos suelen ser propios de la marca y casi siempre también del modelo; no existe la estandarizan.

TIPO

Cartucho de impresión.

No todos los cartuchos tienen la misma forma y así tampoco son compatibles con todas las impresoras. Cada impresora utiliza una serie de cartuchos que le son propios y que pueden identificar por su código de fabricación.

Hay dos métodos de impresión que prevalecen en el mercado: el sistema de impresión térmico y el sistema piezoeléctrico. El objetivo de ambos, por distintos caminos, es el mismo: llevar la tinta a la hoja para que podamos ver la imagen.

Térmico o Bubble jet

La impresora calienta pequeñas cantidades de tintas hasta 500 C°. Con el calentamiento una burbuja es formada y fuerza a las pequeñas gotas de tinta que salgan por las boquillas. El proceso toma cerca de 20 millonésimos de segundo por gota. Ese es el sistema utilizado por fabricantes como Hewlett-Packard, Lexmark, Xerox y Canon. El mecanismo está en el cartucho de tinta, haciendo que el valor del cartucho sea más caro, pero con menor mantenimiento ya que los cabezales son reemplazados al cambiar el cartucho y utilización de todo el contenido, pues el mismo está bajo presión. La resolución es buena, y tiene una óptima relación costo/beneficio.

Piezo-eléctrico

Sistema utilizado por Epson, emplea un cristal pieza-eléctrico que cambia de forma con la electricidad. Así, el cristal genera una presión suficiente para expeler una pequeña gota de tinta, muy pequeña, alcanzando resoluciones muy altas, con graduaciones de colores casi imperceptibles. El mecanismo de impresión está en la impresora, siendo los cartuchos sólo reservas, pero con un flujo de tinta basado en la succión. Aceptan tintas de base colorante o pigmentada. Su resolución es óptima, pero tiene la desventaja de que los cabezales se puedan tapar en caso que no sea usados periódicamente.

Coloración

Originalmente los cartuchos solo contenían tinta negra pero fueron ampliados con el tiempo para también contar con tinta de colores. En la actualidad pueden encontrarse impresoras de uso doméstico de hasta 6 cartuchos independientes. Los conjuntos más comunes actualmente son:

Black (Negro)

Magenta (Rosado Magenta)

Yellow (Amarillo)

Cyan (Azul)

Y también en el caso de las impresoras fotográficas:

Light Magenta

Light Cyan

Cabezales

Algunos cartuchos incluyen también el cabezal que corresponde al dispositivo que mediante pequeñas diferencias de voltaje calienta la tinta lo suficiente para generar las micro gotas que colorean el papel de acuerdo a la impresión solicitada.

Chips de protección

En el último tiempo y debido a la aparición de gran cantidad de marcas alternativas de cartuchos de tinta, las empresas fabricantes de impresoras han decidido introducir en sus cartuchos chips de detección que cuentan la cantidad de hojas impresas e identifican de manera única el cartucho. Con esto han conseguido detectar y rechazar los cartuchos no originales y también evitar o dificultar el rellenado de los cartuchos.

Para evitar este tipo de dispositivos se han creado los cartuchos auto reseteables y los sistemas de impresión continuos.

GLOSARIO

El tóner también denominado tinta seca por analogía funcional con la tinta, es un polvo fino, normalmente de color negro, que se deposita en el papel que se pretende imprimir por medio de atracción electrostática o magneto grafía. Una vez adherido el pigmento, este se fija en el papel por medio de presión y calor adecuados.

La piezoelectricidad del griego piezein, "estrujar o apretar" es un fenómeno que ocurre en determinados cristales que, al ser sometidos a tensiones mecánicas, en su masa adquiere una polarización eléctrica y aparece una diferencia de potencia  y cargas eléctricas en su superficie.
